Обзор и тестирование компактных корпусов Morex 5677-60 и Morex 5689-60

Сегодня мы поговорим о двух моделях компьютерных корпусов, которые можно охарактеризовать как одни из наиболее компактных решений, предназначенных для установки материнских плат формата Mini-ITX. Корпуса Morex 5677-60 и Morex 5689-60 имеют схожую конструкцию и оба были разработаны тайваньской компанией Morex Information Ent, которая специализируется на разработке и производстве именно малогабаритных решений для компактных систем. Минимальные размеры корпусов достигаются в данном случае упрощенной конструкцией, при которой используется внешний блок питания, элементарными возможностями расширения системы (в конструкции обоих решений имеется возможность установки только одного жесткого диска 2,5''), а также отсутствием каких-либо декоративных элементов, которые могут увеличивать размеры корпусов. Таким образом, рассматриваемым сегодня решениям удалось сохранить габариты, лишь немногим превышающие размеры упаковки материнских плат формата Mini-ITX, что позволяет экономить на рабочем пространстве, закрепив корпус на задней панели монитора, либо другой вертикальной поверхности. Но довольно теории, предлагаем читателю перейти непосредственно к обзору компактных корпусов Morex 5677-60 и Morex 5689-60, и узнать, что они представляют собой на практике и чем отличаются друг от друга.

Компактные корпуса Morex 5677 и Morex 5689

Корпуса Morex 5677-60 и Morex 5689-60 поставляются в обыкновенной картонной упаковке, которая отличается компактными габаритами и малым весом.

Компактные корпуса Morex 5677 и Morex 5689

В комплекте поставки рассматриваемых корпусов есть небольшие различия. Так, вместе с Morex 5677-60 поставляется:

  • внешний блок питания;
  • кабель к блоку питания;
  • набор крепежных винтов.

Очевидно, что комплектация Morex 5677-60 содержит только самое необходимое для сборки компактной системы на основе материнской платы Mini-ITX. Вторая модель - Morex 5689-60, помимо упомянутого выше оборудования поставляется вместе с двумя ключами, которые предназначены для запирания замка, защищающего корпус от похищения злоумышленником.

Компактные корпуса Morex 5677 и Morex 5689

Производитель

Morex

Morex

Модель

5677-60

5689-60

Типоразмер корпуса

Mini-ITX

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Чёрный

Отсеки 2,5 дюйма

1 посадочное место для 2,5'' накопителя;

Слоты для карт расширения

-

Разъёмы на лицевой панели

-

Вентиляторы

2 x 40мм.

-

Защита корпуса от кражи

-

Блокировка снятия корпуса с крепления при помощи замка.

Материал

Шасси: холоднопрокатная сталь толщиной 0,8 мм

Шасси: холоднопрокатная сталь толщиной 0,8 мм
Толщина VESA-крепления – 2 мм.

Размеры корпуса, мм

58 х 259 х 186

66 х 251 х 200

Вес (нетто), кг

N/A

Сайт производителя

http://www.morex.com.tw/

 Как видим, основные отличия между двумя рассматриваемыми сегодня корпусами сводятся к наличию в Morex 5677-60 двух крохотных 40 мм вентиляторов, в то время как лишенный их Morex 5689-60 оснащен замком, защищающим корпус от кражи, а также встроенным VESA-креплением, при помощи которого корпус гораздо проще можно закрепить на задней стенке монитора. Габариты же обоих решений очень схожи – они имеют максимально компактные размеры.

Внешний вид

Компактные корпуса Morex 5677 и Morex 5689

Корпус Morex 5677-60 имеет только два вентиляционных отверстия по бокам.

Компактные корпуса Morex 5677 и Morex 5689

Корпус Morex 5689-60 оснащен множеством перфорированных деталей.

Будучи решениями, которые не предназначены для выставления напоказ, корпуса Morex 5677-60 и Morex 5689-60 имеют максимально простой и практичный экстерьер - они собраны из прочных стальных деталей и выкрашены в универсальный черный цвет. Корпус Morex 5677-60 имеет только два вентиляционных отверстия по бокам, в то время как Morex 5689-60 оснащен множеством перфорированных деталей, в том числе и на лицевой стороне, которая не имеет каких-либо органов управления – все они в данном случае сосредоточены на задней стороне корпуса. Передняя панель Morex 5677-60 оснащена одиноким светодиодным индикатором работы системы.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Вид на оба решения с боковой стороны показывает, что через вентиляционною решетку Morex 5677-60 просматриваются два установленных в данный корпус 40 мм вентилятора, которые проталкивают воздух через весь корпус к противоположной решетке, что должно положительно повлиять на температурные условия внутри корпуса. Большее количество перфорированных вставок на Morex 5689-60 необходимо для того, чтобы добиться приемлемого уровня охлаждения компонентов системы, так как данная модель лишена встроенных вентиляторов.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689



На задней стороне корпуса Morex 5677-60 расположено отверстие для интерфейсной панели материнской платы, кнопка включения системы, разъем для подключения внешнего блока питания и заглушка отверстия для установки разъема COM-порта. Вторая модель Morex 5689-60 дополнительно оснащена замком, защищающим корпус от кражи, путем блокировки комплектного VESA-крепления. Кроме того, здесь же можно обнаружить светодиод, информирующий о работе системы, а также кнопки включения и рестарта, которые имеют не очень удобное «потайное» исполнение, при котором для того чтобы взаимодействовать с ними, придется воспользоваться тонким предметом, вроде ручки или спички. Очевидно, Morex 5689-60 позиционируется производителем, как решение, работающее в режиме 24/7, иначе было бы трудно объяснить такое неоднозначное с точки зрения удобства эксплуатации исполнение органов управления системой.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

На нижней стороне модели Morex 5677-60 расположен ничем не примечательный стальной лист, окрашенный в черный цвет, при этом крышка корпуса, закрывающая его с трех сторон, соединяется в одну плоскость с нижней крышкой корпуса и имеет по три отверстия на каждой из сторон. При помощи данных отверстий и производится крепление Morex 5677-60 к стене либо другой вертикальной поверхности. Второе решение - Morex 5689-60 – как уже было отмечено выше, оснащено универсальным VESA-креплением, при помощи которого корпус крепится к задней стенке монитора, если на том предусмотрен аналогичный тип крепления.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Комплектное VESA-крепление легко отделяется от корпуса Morex 5689-60, при условии, если блокирующий его снятие замок находится в положении «открыто». Поэтому, ничто не помешает закрепить данное крепление на задней стенке монитора, или на любой другой вертикальной поверхности, а затем соединить с ним сам корпус. Заметим, что сталь, из которой изготовлено крепление, имеет толщину в целых 2 мм, что добавляет надежности всей конструкции в целом.

Внутреннее устройство

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Крышки рассматриваемых корпусов имеют схожую конструкцию, при этом крышка Morex 5689-60 имеет дополнительную перфорированную вставку на верхней стороне, а также четыре подставки, которые также необходимо освободить для доступа к внутрикорпусному пространству. Поэтому для доступа в Morex 5677-60 необходимо открутить только четыре винта, расположенных на боковых сторонах крышки, в то время как для того чтобы получить доступ к компонентам системы, собранной внутри Morex 5689-60, необходимо открутить в общей сложности уже восемь винтов.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Шасси корпуса Morex 5677-60 отличается высоким качеством исполнения – оно собрано из надлежащим образом обработанных стальных листов толщиной 0,8 мм. Как мы уже отмечали, данная модель отличается двумя предустановленными вентиляторами, прямо за которыми расположена приемная часть внешнего блока питания, что позволит добиться лучшего ее охлаждения. На противоположной стороне корпуса расположена рамка для крепления жесткого диска.

Компактные корпуса Morex 5677 и Morex 5689

Установленные 40-мм вентиляторы, произведенные компанией T&T, имеют максимальную скорость вращения 4000 об/мин и отличаются достаточно тихой работой, создавая лишь едва уловимый шум во время эксплуатации системы.

Компактные корпуса Morex 5677 и Morex 5689

По качеству сборки шасси корпуса, Morex 5689-60 ничем не уступает первой модели – качество изготовления высокое, а стальные детали хорошо обработаны. Для крепления 2,5-дюймового накопителя здесь также предусмотрена специальная рамка.

Компактные корпуса Morex 5677 и Morex 5689

«Потайные» кнопки включения и рестарта системы, используемые на данной модели корпуса, удалось расположить на компактной микросхеме, которая нисколько не мешает во время сборки системы.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Микросхема, которая является приемной частью внешнего блока питания, идентична в обоих корпусах, но расположена разными сторонами по отношению к задней стенке корпуса.

Компактные корпуса Morex 5677 и Morex 5689

Конфигурация разъемов питания, ответвляющихся от приемной части, также аналогична для обоих решений. В состав разъемов входят:

  • 24-контактный разъем питания ATX;
  • 4-контакный EPS12V;
  • кабель питания с разъемом типа Molex;
  • кабель питания SATA;
  • 4-контактный кабель для подачи энергии на FDD.

Все необходимые разъемы для сборки компактной системы стандартной конфигурации имеются.

Компактные корпуса Morex 5677 и Morex 5689

Внешний блок питания производства известной компании Sea Sonic Electronics обладает паспортной мощностью 60 Вт, которой с лихвой хватит для покрытия потребностей современных энергоэффективных систем на платформах NVIDIA ION с Intel Atom или AMD Brazos, которые под нагрузкой потребляют не более 40 Вт.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Для того чтобы установить материнскую плату в каждый из корпусов, нет необходимости демонтировать рамку для крепления 2,5-дюймового накопителя – материнская плата в обоих случаях без каких-либо особых затруднений встает на свое место, надо лишь вставлять ее в корпус под углом. После инсталляции платы можно приступать к установке жесткого диска, для закрепления которого в каждом из рассматриваемых корпусов предусмотрена упомянутая выше рамка. Как и в случае с установкой материнской платы, монтаж жесткого диска не представляет каких-либо трудностей – HDD легко прикручивается к рамке комплектными винтами.

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

Укладка проводов, вопреки ожиданиям, оказалась очень проста в обоих корпусах – места для этого оказалось достаточно, единственное, что вызвало некоторые затруднения – это процесс размещения кабеля SATA, который ради экономии пространства пришлось завить пружиной. После сборки обоих корпусов и начала их тестирования, в модели Morex 5689-60 обнаружилась одна особенность: так как тестовая материнская плата ZOTAC IONITX-F-E имеет достаточно габаритную активную систему охлаждения с использованием вентилятора, то внешняя сторона данного вентилятора в собранном состоянии корпуса практически касалась верхней крышки корпуса. Это привело к затиранию крыльчатки вентилятора о верхнюю перфорированную панель корпуса, которая, видимо, незаметно для глаза слегка прогибается внутрь корпуса. В итоге данная особенность Morex 5689-60 не позволила нам испытать его в активном режиме охлаждения. Из возникшей ситуации можно сделать вывод о том, что при приобретении компактной модели корпуса, подобной рассмотренным сегодня, необходимо учитывать и габариты системы охлаждения предполагаемой к установке в него материнской платы.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

Материнская плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жесткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

Компактные корпуса Morex 5677 и Morex 5689

Компактные корпуса Morex 5677 и Morex 5689

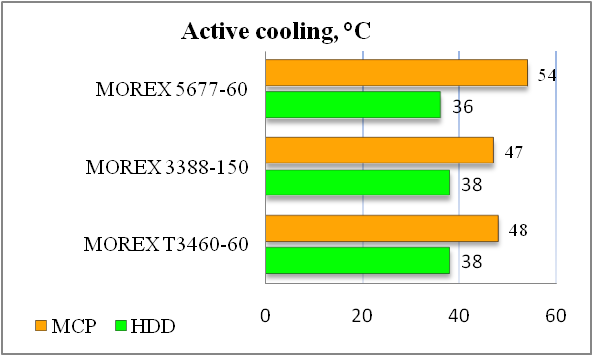

Как и следовало ожидать, в режиме пассивного охлаждения, т.е. с демонтированными или отключенными элементами активного охлаждения, обе рассматриваемые сегодня модели корпусов показывают результаты, находящиеся на верхнем пределе приемлемых температур для систем такого уровня. Правда, данные результаты были зарегистрированы во время стресс нагрузки на систему, в реальных же условиях температура компонентов в пассивном режиме охлаждения обещает быть более низкой. При активном охлаждении, как было уже отмечено, удалось протестировать только Morex 5677-60, который, естественно, показал вполне стандартные результаты для решения такого уровня, поддерживая в данном режиме комфортные температурные условия для компонентов системы.

Выводы

Подводя итоги обзору корпусов Morex 5677-60 и Morex 5689-60, которые являются одними из наиболее компактных решений в своем классе, можно с уверенностью констатировать, что каждый из них способен хорошо справляться со стоящими перед решениями такого уровня задачами. При этом сфера применения рассмотренных сегодня моделей несколько различается. Так, Morex 5677-60, оснащен двумя встроенными вентиляторами, что позволит использовать его, например, в промышленных помещениях с более агрессивными температурными условиями. В то же время Morex 5689-60, лишенный элементов активного охлаждения, но имеющий множество перфорированных вставок и более универсальное VESA-крепление, лучше подходит для крепления непосредственно на заднюю стенку монитора в условиях офиса либо другого общедоступного помещения. Для защиты корпуса от кражи в последнем случае предусмотрен специальный замок, который блокирует его от снятия с крепления.

Достоинства:

  • качественное исполнение корпуса и шасси;
  • наличие перфорированных вставок на внешних панелях корпусов;
  • скромные габариты;
  • наличие двух 40 мм вентиляторов в Morex 5677-60;
  • наличие универсального VESA-крепления и блокирующего замка в Morex 5689-60;
  • качественный внешний блок питания на 60 Вт производства Seasonic;
  • возможность легкой и быстрой установки материнской платы.

Особенности:

  • неудобные для частого использования кнопки включения и перезагрузки на Morex 5689-60;
  • небольшой прогиб перфорированной верхней панели у Morex 5689-60.

Автор: Дмитрий Исаев

Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования корпуса.

Выражаем благодарность компаниям Kingston и ZOTAC за предоставленное для тестового стенда оборудование.


Статья переопубликована с www.EasyCOM.com.ua
